안녕하세요! Indexable Tools의 공급업체로서 저는 이 나쁜 소년들이 꽤 힘든 상황을 어떻게 처리하는지 직접 보았습니다. 모든 도구에 있어 가장 까다로운 환경 중 하나는 고온 설정입니다. 이제 인덱싱 가능한 도구가 고온 환경에서 어떻게 작동하는지 자세히 살펴보겠습니다.
먼저, 고온 환경을 그토록 까다롭게 만드는 요인에 대해 이야기해 보겠습니다. 고온은 재료의 물리적, 화학적 특성에 상당한 영향을 미칠 수 있습니다. 인덱서블 공구를 사용하는 가공 공정에서는 여러 가지 원인에서 열이 발생할 수 있습니다. 공구와 가공물 사이의 마찰이 주요 원인입니다. 도구가 재료를 절단할 때 접촉에 의해 생성된 에너지가 열로 변합니다. 가공되는 재료의 유형도 중요한 역할을 합니다. 스테인리스강이나 티타늄과 같은 일부 재료는 가공 중에 많은 열을 발생시키는 것으로 알려져 있습니다.
이제 인덱싱 가능한 도구는 어떻게 유지됩니까? 고온 환경에서 이러한 도구의 성능은 몇 가지 주요 요소에 따라 달라집니다.
도구 재료
인덱서블 인서트의 재질은 매우 중요합니다. 초경은 인덱서블 공구로 널리 사용되며 내열성이 뛰어납니다. 카바이드는 일반적으로 코발트인 금속 바인더로 결합된 텅스텐 카바이드 입자로 구성된 복합 재료입니다. 고온에서 초경 인서트는 경도를 어느 정도 유지할 수 있습니다. 공구의 경도가 떨어지면 공구가 빨리 마모되고 절삭날이 무뎌지기 때문에 이는 중요합니다.
그러나 탄화물에도 한계가 있습니다. 극도로 높은 온도에서는 코발트 바인더가 부드러워지기 시작하여 인서트의 전체 강도가 감소할 수 있습니다. 이 문제를 해결하기 위해 제조업체에서는 고온 성능을 향상시키는 첨가제가 포함된 고급 초경 재종을 개발했습니다. 예를 들어, 일부 탄화물에는 티타늄, 탄탈륨 또는 니오븀 첨가제가 포함되어 있습니다. 이러한 첨가제는 인서트 표면에 단단한 내열층을 형성하여 극한의 온도로부터 인서트를 보호하는 데 도움이 됩니다.
코팅
또 다른 중요한 측면은 인덱서블 인서트의 코팅입니다. 코팅은 도구의 방패와 같습니다. 마찰을 줄이고, 내마모성을 향상시키며, 고온에 견디는 공구의 능력을 향상시킬 수 있습니다.
가장 일반적인 코팅 중 하나는 질화티타늄(TiN)입니다. 이는 공구에서 발생하는 열의 일부를 반사할 수도 있는 단단하고 내마모성 코팅입니다. 이는 인서트를 더 시원하게 유지하고 열 손상 위험을 줄이는 데 도움이 됩니다. 티타늄 탄질화물(TiCN)은 또 다른 인기 있는 코팅입니다. TiN보다 내마모성이 우수하고 더 높은 절삭 속도를 처리할 수 있어 고온 가공에 적합합니다.
더욱 까다로운 고온 응용 분야의 경우 AlTiN(알루미늄 티타늄 질화물) 코팅이 최고의 선택입니다. AlTiN 코팅은 고온에서 인서트 표면에 보호 산화물 층을 형성할 수 있습니다. 이 산화물 층은 절연체 역할을 하여 열이 밑에 있는 카바이드 기판에 도달하는 것을 방지합니다. 결과적으로 이 도구는 고온 환경에서 더 오랜 기간 동안 성능을 유지할 수 있습니다.
기하학
인덱서블 인서트의 형상도 고온 환경에서의 성능에 영향을 미칩니다. 잘 설계된 인서트 형상은 칩 배출을 개선하는 데 도움이 될 수 있습니다. 칩이 절삭 영역에서 효율적으로 제거되지 않으면 절연체 역할을 하여 열을 가두어 온도를 더욱 상승시킬 수 있습니다.
예를 들어, 포지티브 경사각을 가진 인서트는 절삭력을 감소시키고 더 얇은 칩을 생성할 수 있습니다. 칩이 얇을수록 부서지고 배출되기 쉬워 절삭 영역을 시원하게 유지하는 데 도움이 됩니다. 또한 일부 인서트에는 특별한 칩브레이커 설계가 있습니다. 이 칩브레이커는 칩을 관리하기 쉬운 작은 조각으로 나누어 절단 영역이 막히는 것을 방지하도록 설계되었습니다.
냉각 및 윤활
고온 환경의 인덱서블 공구에는 적절한 냉각 및 윤활이 필수적입니다. 냉각수와 윤활유는 여러 가지 중요한 기능을 수행할 수 있습니다. 가공 중에 발생하는 열을 제거하여 절삭날의 온도를 낮출 수 있습니다. 또한 공구와 공작물 인터페이스를 윤활하는 데 도움을 주어 마찰과 마모를 줄여줍니다.
냉각수에는 수성 냉각수, 유성 냉각수, 합성 냉각수 등 다양한 유형이 있습니다. 수성 냉각수는 비용 효율적이고 열 전달 특성이 좋기 때문에 널리 사용됩니다. 반면, 오일 기반 냉각수는 더 나은 윤활 기능을 제공하지만 더 비싸고 환경 문제가 있을 수 있습니다.
어떤 경우에는 최소량 윤활(MQL) 시스템이 사용됩니다. MQL 시스템은 소량의 윤활유를 미세한 미스트 형태로 절단 영역에 직접 전달합니다. 이 접근 방식은 효과적인 윤활 및 냉각을 제공하면서 사용되는 냉각수의 양을 줄입니다.
실제 - 세계 응용
인덱싱 가능한 도구가 고온 환경에서 작동해야 하는 실제 애플리케이션을 살펴보겠습니다. 그러한 응용 분야 중 하나가 항공우주 가공입니다. 항공우주 산업에서는 티타늄 및 니켈 기반 합금과 같은 재료가 일반적으로 사용됩니다. 이들 소재는 강도와 내식성이 우수한 것으로 알려져 있지만, 가공 시 발열도 많이 발생합니다.
고온 내성 인서트와 코팅이 포함된 인덱서블 공구는 이러한 소재를 가공하는 데 필수적입니다. 예를 들어, 티타늄 부품을 가공할 때 절삭 온도는 최대 1000°C 이상에 도달할 수 있습니다. 적절한 툴링이 없으면 인서트가 빨리 마모되어 표면 조도와 치수 정확성이 저하됩니다.
또 다른 응용 분야는 자동차 가공입니다. 엔진 제조에는 주철과 알루미늄 합금으로 만들어진 부품이 있습니다. 이러한 재료를 고속으로 가공하면 상당한 열이 발생합니다. 인덱서블 도구는 이러한 고온 조건에서 가공 공정의 효율성과 품질을 유지하는 데 도움이 됩니다.
잠재적인 문제
많은 장점에도 불구하고 인덱싱 가능한 도구는 고온 환경에서 여전히 몇 가지 문제에 직면할 수 있습니다. 주요 문제 중 하나는 열 균열입니다. 절삭날의 온도가 급격하게 변동하면 인서트에 열 응력이 발생할 수 있습니다. 시간이 지남에 따라 이러한 응력으로 인해 공구에 균열이 생겨 결국 공구가 파손될 수 있습니다.
또 다른 문제는 분화구 마모입니다. 칩과 공구 인터페이스의 높은 압력과 온도로 인해 인서트 경사면에 크레이터 마모가 발생합니다. 이러한 마모는 인서트의 강도를 감소시키고 절삭 성능에 영향을 미칠 수 있습니다.
이러한 문제를 해결하려면 작업에 적합한 도구를 선택하고, 적절한 냉각 및 윤활을 사용하고, 권장 범위 내에서 절단 매개변수를 유지하는 것이 중요합니다.
우리의 제품 범위
당사에서는 다양한 고온 응용 분야에 적합한 다양한 인덱서블 도구를 제공합니다. 우리의보링 및 밀링 도구고온 환경에서 최적의 성능을 보장하기 위해 고품질 카바이드 인서트와 고급 코팅으로 설계되었습니다. 항공우주 부품이나 자동차 부품을 가공하든 당사의 보링 및 밀링 공구는 열을 처리할 수 있습니다.

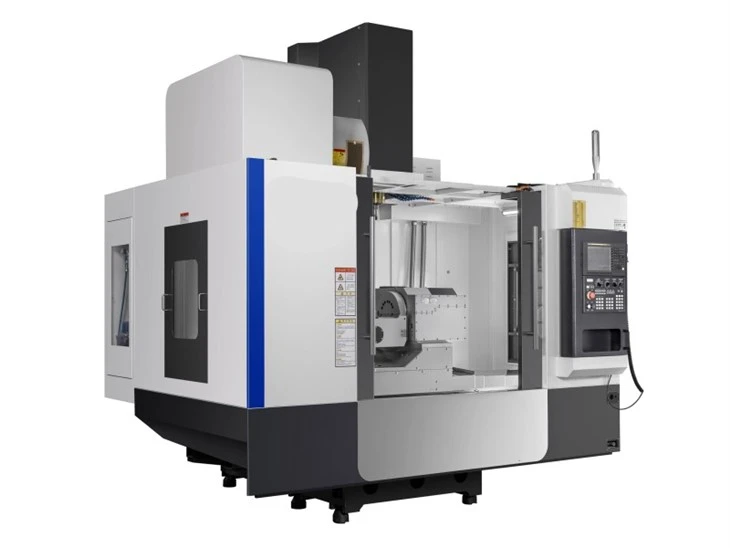

우리는 또한 다양한 제품을 보유하고 있습니다.라이브 툴 홀더. 이러한 공구 홀더는 다축 가공 작업에 필수적입니다. 이 제품은 안정적으로 제작되었으며 인덱서블 인서트와 함께 작동하여 고온에서도 효율적인 가공이 가능합니다.
그리고 우리의 것을 잊지 말자CNC 터렛. 당사의 CNC 터렛은 여러 개의 인덱서블 도구를 고정하도록 설계되어 가공 공정 중에 빠른 도구 교체가 가능합니다. 이는 고온 가공 분야에서 생산성을 높이고 일관된 성능을 유지하는 데 도움이 됩니다.
조달 문의
고온 가공 요구 사항에 맞는 고성능 인덱서블 공구 시장에 계시다면, 우리는 귀하의 의견을 듣고 싶습니다. 당사는 귀하에게 당사 제품에 대한 자세한 정보를 제공하고, 기술 지원을 제공하며, 귀하의 특정 응용 분야에 적합한 도구를 찾는 데 도움을 드릴 수 있습니다. 주저하지 말고 조달 요구 사항에 대해 문의하고 대화를 시작하세요.
참고자료
- Yoram Koren의 "가공 기술: 금속 절단 역학, 공작 기계 진동 및 CNC 설계"
- Peter Oxley의 "현대 가공 기술"
- "절삭공구공학" 잡지, 각종호
